Generátory dusíku PSA v zónách chráněných proti chemickému výbuchu: Nové měřítko

Proč se ochrana inertních plynů v chemických zařízeních stala nesmlouvavou

Chemická zpracovatelská prostředí jsou ze své podstaty těkavá. Přítomnost hořlavých rozpouštědel, reaktivních meziproduktů a hořlavého prachu znamená, že i chvilkový průnik kyslíku do utěsněné nádoby, potrubí nebo skladovací nádrže může vyvolat katastrofické následky. Tradiční metody potlačení požáru a prevence výbuchu – ovládání ventilace, uzemňovací systémy, jiskrová zařízení – se týkají zdrojů vznícení, ale neeliminují samotné oxidační činidlo.

Zakrytí inertním plynem řeší problém v jeho kořenech. Vytěsněním kyslíku inertním médiem – obvykle dusíkem – pod prahovou hodnotu potřebnou k udržení spalování (obecně pod 8 % O₂ objemově pro většinu uhlovodíkových prostředí) mohou zařízení učinit výbušnou atmosféru chemicky inertní bez ohledu na riziko vznícení. Tento přístup je stále více kodifikován v mezinárodních normách, jako jsou ATEX, IECEx a NFPA 69, které nyní výslovně uznávají nepřetržitou inertizaci jako primární metodu prevence výbuchu spíše než jako doplňkové opatření.

Vývoj od periodických dodávek dusíku v lahvích k nepřetržité výrobě na místě znamená strukturální posun v tom, jak chemické závody k této výzvě přistupují – a generátory dusíku PSA stojí v centru tohoto přechodu.

Jak technologie PSA poskytuje nepřetržitý vysoce čistý dusík na vyžádání

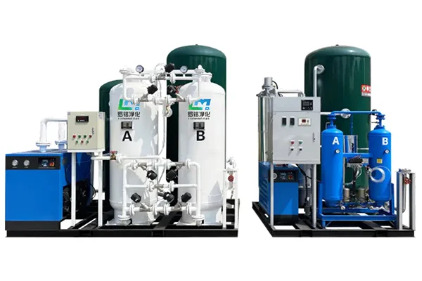

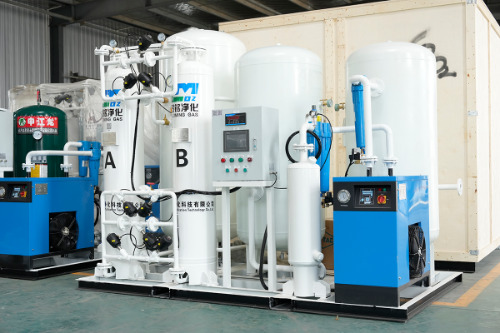

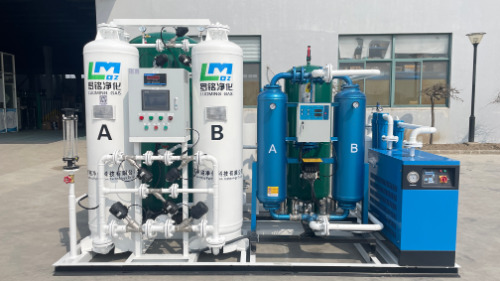

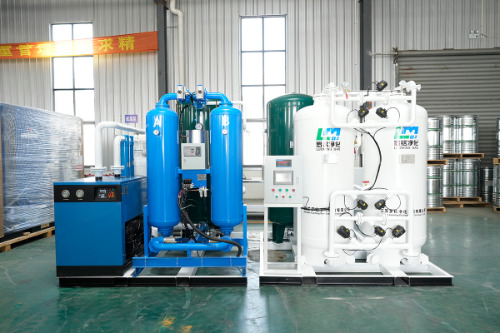

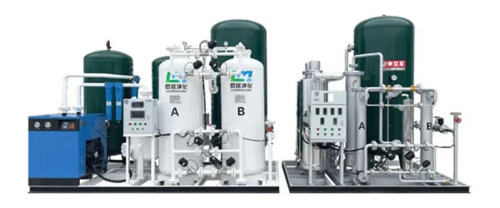

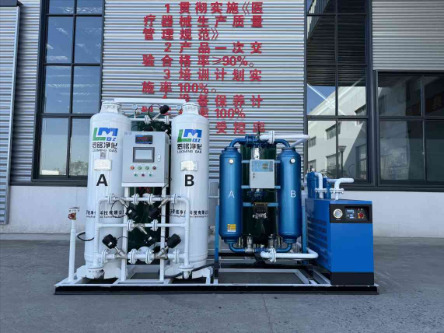

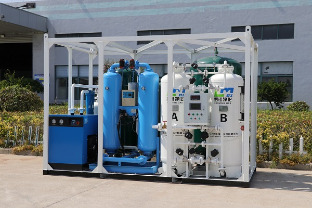

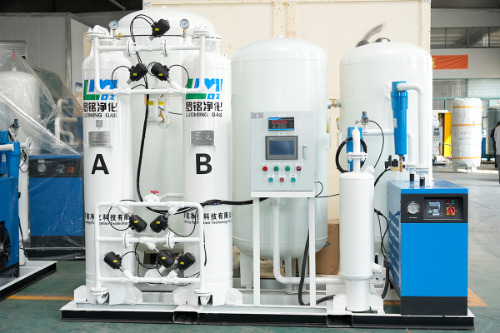

Pressure Swing Adsorption (PSA) je proces separace plynů, který využívá diferenciální adsorpční afinitu materiálů – nejčastěji uhlíkové molekulové síto (CMS) – pro molekuly kyslíku a dusíku za různých tlakových podmínek. V typickém dvouvěžovém systému PSA:

1. Stlačený vzduch vstupuje do věže A pod zvýšeným tlakem; kyslík, oxid uhličitý a vodní pára jsou selektivně adsorbovány ložem CMS.
2. Vysoce čistý dusík prochází skrz a je shromažďován ve vyrovnávací nádrži pro dodávku do procesu.
3. Zatímco věž A vyrábí, věž B prochází regenerací za tlaku blízkého atmosférickému tlaku, přičemž se uvolňují adsorbované plyny a obnovuje se adsorpční kapacita.
4. Věže nepřetržitě cyklují – obvykle každých 60–120 sekund – zajišťující nepřerušovaný proud dusíku.

Moderní PSA systémy navržené pro chemické zóny chráněné proti výbuchu jsou navrženy tak, aby poskytovaly čistotu dusíku v rozmezí od 99,0 % až 99,999 % , s průtoky škálovatelnými od několika Nm³/h pro malé reaktory až po tisíce Nm³/h pro čistící a krycí systémy v rafineriích. Rozhodující je, že úroveň čistoty je nastavitelná v reálném čase – umožňuje operátorům snížit až na 99,5 % pro běžné aplikace čištění nebo zvýšit na 99,99 % pro ochranu katalyzátoru citlivého na kyslík, aniž by se zastavila výroba.

Aplikační praxe: Nasazení generátorů dusíku PSA v klasifikovaných oblastech zóny 1 a zóny 2

Integrace a PSA generátor dusíku do nebezpečné oblasti klasifikované jako ATEX zóna 1 nebo zóna 2 (nebo NEC třída I, divize 1/2 v rámci severoamerických rámců) vyžaduje více než výběr technicky vhodného stroje. Rozmístění musí současně splňovat požadavky procesního inženýrství i omezení klasifikace oblastí.

Strategie umístění zařízení

Ve většině instalací, samotný generátor PSA je umístěn mimo nebezpečnou zónu — v bezpečné oblasti nebo v přetlakovém prostoru — pouze s potrubím pro dodávku dusíku vstupujícím do klasifikované oblasti. Toto uspořádání eliminuje potřebu certifikovat celý kryt generátoru pro provoz v nevýbušném provedení, snižuje investiční náklady a zjednodušuje přístup k údržbě. Tam, kde je kvůli omezením na místě vzdálené umístění nepraktické, se k ochraně elektrických součástí, jako jsou ovládací panely, solenoidové ventily a senzory, používají kryty Ex-ratated (Ex d, Ex p nebo Ex e v závislosti na kategorii komponentů).

Nepřetržité monitorování kyslíku jako bezpečnostní blokování

Generátor dusíku PSA pracující v chemické zóně odolné proti výbuchu nebo v její blízkosti musí být integrován s analyzátorem kyslíku v reálném čase – jak na výstupu generátoru, tak v kritických bodech dodávky v rámci procesu. Pokud čistota výstupu klesne pod nastavenou hodnotu (např. kvůli degradaci CMS, poruše kompresoru nebo abnormálnímu skoku v poptávce) automatický diverzní ventil přesměruje nestandardní dusík do ventilace, místo aby mu umožnil vstoupit do chráněné zóny. Toto blokování čistoty kyslíku je povinnou součástí jakékoli architektury bezpečnostního přístrojového systému (SIS), která je v souladu s IEC 61511.

Řízení toku reagující na poptávku

Chemické procesy jsou zřídkakdy ustálené. Dávkové reaktory nakládky a vykládky; skladovací nádrže dýchají se změnami teploty a hladiny produktu; čisticí sekvence spotřebují velké objemy v krátkých dávkách. Systémy PSA navržené pro tato prostředí obsahují pohony s proměnnou frekvencí (VFD) na vzduchovém kompresoru v kombinaci s velikostí vyrovnávací nádrže vypočítanou tak, aby absorbovala špičkovou poptávku bez výkyvů čistoty. Výsledkem je systém, který dynamicky reaguje na požadavky procesu při zachování a konstantní přetlak dusíkové pokrývky — základní požadavek na zabránění vnikání vzduchu během událostí snižování tlaku.

Provozní ekonomika: Proč generování PSA na místě nově definuje náklady na bezpečnost

Historicky chemická zařízení odebírala dusík z hromadných dodávek kapalin nebo z potrubí vysokotlakých lahví – model, který přináší jak riziko dodavatelského řetězce, tak značné náklady životního cyklu. Zařízení, které nepřetržitě spotřebovává 500 Nm³/h dusíku, vynaloží po dobu pěti let podstatně více na dodávaný plyn než na investiční a provozní náklady ekvivalentního systému PSA. Nezávislé analýzy životního cyklu neustále ukazují doba návratnosti 18–36 měsíců pro střední až velké chemické závody přecházející z dodávaného dusíku na výrobu PSA přímo na místě s následnými průběžnými úsporami 40–70 % nákladů na dusík.

Kromě přímých nákladů eliminuje výroba na místě bezpečnostní a logistická rizika spojená s hromadným skladováním kapalného dusíku – včetně nebezpečí kryogenního popálení, událostí snížení tlaku a závislostí na harmonogramu dodávek, které si mohou vynutit zastavení výroby. Pro aplikace v zóně chráněné proti výbuchu, kde je dostupnost dusíku kritickým nástrojem pro bezpečnost spíše než volitelným procesním vstupem, je tato odolnost dodávek pravděpodobně cennější než samotná úspora nákladů.

Moderní jednotky PSA také disponují možnostmi vzdáleného monitorování – přenos údajů o čistotě, průtoku, tlaku a stavu zařízení do systémů DCS nebo SCADA závodu – což umožňuje prediktivní údržbu a snižuje neplánované prostoje. CMS život v posteli, obvykle 5–10 let za správných provozních podmínek lze dále rozšířit pomocí filtrace vstupního vzduchu a kontroly vlhkosti, díky čemuž patří generátory dusíku PSA mezi zařízení s nejnižší údržbou v portfoliu aktiv chemického závodu.

Stanovení nového měřítka: Jak vypadá nejlepší dusíková ochrana PSA ve své třídě

Sbližování přísnějších regulačních norem, rostoucí požadavky na pojištění pro chemická zařízení v nevýbušném provedení a prokázaná spolehlivost moderní technologie PSA účinně vytvořily nový základ pro ochranu inertním plynem. Zařízení, která stále spoléhají na pravidelné proplachování dusíkem, ruční výměnu tlakových lahví nebo poddimenzované krycí systémy, stále více nevyhovují – nejen externím standardům, ale i interním rámcům tolerance rizika pojišťoven a podnikových funkcí EHS.

To, co dnes odlišuje nejlepší systém ochrany dusíku PSA ve své třídě pro zóny chráněné proti chemickému výbuchu, zahrnuje:

• Nepřetržitý, nepřerušovaný přívod dusíku s nulovou závislostí na externí logistice
• Automatické ověření čistoty a odklon propojené se SIS
• Elektrické komponenty s hodnocením ATEX/IECEx pro všechna zařízení v klasifikovaných zónách
• Řízení toků reagující na poptávku ke zvládnutí dávkových a přechodných podmínek procesu
• Plná integrace s DCS/SCADA závodu pro vzdálené monitorování, alarmy a auditní záznamy
• Zdokumentovaná shoda s NFPA 69, EN 1825 nebo platnými regionálními normami prevence výbuchu

Vzhledem k tomu, že chemická zařízení čelí rostoucímu tlaku na prokázání proaktivního řízení rizik výbuchu – ze strany regulačních orgánů, pojistitelů a stále více od zákazníků, kteří provádějí audity dodavatelského řetězce – generátory dusíku PSA přešly z nástroje pro optimalizaci nákladů na základní prvek infrastruktury pro bezpečnost procesů. Referenční hodnota se posunula: nepřetržitá ochrana inertním plynem na místě již není prvotřídní možností. Je to očekávaný standard.
